Cara Membuat Gambar Teknik di Komputer

Hello Sobat TeknoBgt!

Pengenalan

Membuat gambar teknik di komputer adalah salah satu skill yang penting bagi para engineer, arsitek, dan desainer. Dengan membuat gambar teknik di komputer, kita dapat menghemat waktu dan meningkatkan efisiensi dalam mengerjakan suatu proyek. Dalam artikel ini, kita akan membahas langkah-langkah cara membuat gambar teknik di komputer.

Apa itu Gambar Teknik?

Gambar teknik adalah representasi grafis dari suatu objek yang dibuat dengan menggunakan alat bantu seperti pensil, penggaris, dan komputer. Gambar teknik digunakan untuk mengkomunikasikan informasi teknis mengenai suatu objek kepada orang lain yang mungkin tidak memiliki pengetahuan teknis yang sama.

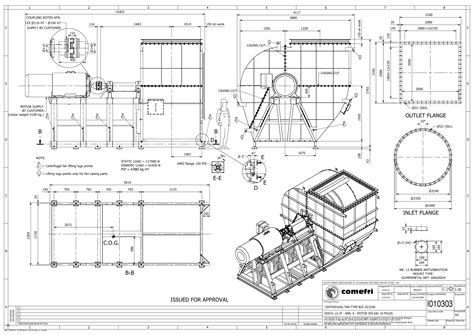

Contoh Gambar Teknik

Berbagai elemen dalam gambar teknik memiliki arti yang spesifik dan dapat dibaca oleh semua orang yang familiar dengan standar gambar teknik. Contoh gambar teknik di atas menunjukkan bagaimana suatu objek dilihat dari berbagai sudut pandang dan bagaimana ukurannya ditentukan.

Langkah-Langkah Membuat Gambar Teknik di Komputer

1. Pilih Software Desain Grafis yang Sesuai

Ada banyak software desain grafis yang dapat digunakan untuk membuat gambar teknik di komputer, seperti AutoCAD, SolidWorks, dan SketchUp. Pilihlah software yang paling sesuai dengan pemahaman dan pengalaman Anda. Jika Anda belum familiar dengan software tertentu, pastikan untuk mempelajarinya terlebih dahulu sebelum mulai membuat gambar teknik.

2. Pilih Template atau Buat Sendiri

Software desain grafis biasanya menyediakan beberapa template atau contoh gambar teknik yang dapat digunakan sebagai panduan atau referensi. Pilihlah template yang sesuai dengan proyek Anda atau buatlah sendiri dari awal.

3. Tentukan Skala Gambar

Tentukan skala gambar yang akan digunakan dalam proyek Anda. Skala gambar menunjukkan rasio antara ukuran objek pada gambar dengan ukuran sebenarnya di dunia nyata. Skala gambar sangat penting untuk memastikan akurasi dan konsistensi dalam pembuatan gambar teknik.

4. Gunakan Alat Bantu

Software desain grafis biasanya menyediakan berbagai alat bantu seperti penggaris, jangka sorong, dan protractor yang dapat digunakan untuk membantu membuat garis dan sudut yang akurat. Gunakan alat bantu yang tersedia untuk memudahkan Anda dalam membuat gambar teknik.

5. Tambahkan Teks dan Anotasi

Teks dan anotasi digunakan untuk memberikan informasi tambahan mengenai objek yang digambarkan pada gambar teknik. Pastikan untuk menambahkan teks dan anotasi yang jelas dan mudah dipahami oleh orang lain yang melihat gambar teknik tersebut.

FAQ

1. Apa yang harus dilakukan jika saya tidak familiar dengan software desain grafis tertentu?

Jika Anda tidak familiar dengan software desain grafis tertentu, pastikan untuk mempelajarinya terlebih dahulu sebelum mulai membuat gambar teknik. Banyak tutorial dan sumber belajar yang tersedia di internet untuk membantu Anda mempelajari software desain grafis.

2. Apakah saya harus mengikuti standar gambar teknik?

Standar gambar teknik sangat penting untuk memastikan bahwa gambar teknik dapat dibaca dan dimengerti oleh semua orang yang terkait dengan proyek. Pastikan untuk mengikuti standar gambar teknik yang berlaku dalam industri Anda.

3. Apa yang harus dilakukan jika saya kesulitan dalam membuat gambar teknik?

Jika Anda kesulitan dalam membuat gambar teknik, jangan ragu untuk meminta bantuan dari orang lain yang lebih berpengalaman atau mencari bantuan dari forum atau komunitas online yang terkait dengan industri Anda.

Kesimpulan

Dalam artikel ini, kita telah membahas langkah-langkah cara membuat gambar teknik di komputer. Dengan memahami langkah-langkah ini, Anda dapat meningkatkan efisiensi dan akurasi dalam membuat gambar teknik untuk proyek Anda. Semoga bermanfaat dan sampai jumpa di artikel menarik lainnya, Sobat TeknoBgt!
